“會議室系統改造”解決方案

擴聲系統配置滿足會議語言擴聲要求，包括舉辦報告型會議、各種培訓等多種使用功能。
音響系統采用環境融合性較強的揚聲器，該報告廳為長方形。

我公司工程師經過現場勘察，發現有以下幾個問題：

        1. 原有2臺JBL主音箱的高音部分已經燒毀，音箱已經不能使用。需要更換；
        2. 原有會議話筒采用無線方式傳輸，雖然省了線，但傳輸過程有損耗，抗干擾能力差，導致音質效果 不好，使用不穩定?？梢愿鼡Q為高品質的有線專用會議話筒加混音器；

        3. 原有功放品質不佳，與音箱不匹配，影響使用效果。建議更換；

        4. 原有音箱分布不均勻，后場沒有補聲。重新調整音箱分布；
        5. 原有系統接線及走線不規范，整個系統線路顯得很凌亂。沒有使用標準機柜，設備與設備之間干擾較大，影響使用質量。線路需要根據設備的調整重新鋪設。
改造的目的就是為了解決以上的問題，使會場達到良好的聽音效果，觀眾聽得清晰，演講者說得不費力。

音響擴聲系統設計的一般要求
在多數情況下，音響系統接收到的是微弱信號，要把信號放大才能被聽眾(觀眾)聽到。音響系統必須提供：

1)足夠大的音量

音響擴聲系統實際上是一個用電子技術實現聲音重放的系統。在系統中，音量是最重要的，音量水平用聲場的聲壓級來衡量。GB 50371-2006《廳堂擴聲系統設計規范》,GB/T 4959-1995《廳堂擴聲特性測量方法》,最大聲壓級為：會議類擴聲95-98dB。

2)均勻合理的聲場分布

聽音區內音箱重放的聲場要盡可能分布均勻，聽音區聲場聲壓級要求分布均勻。

3)良好的音質

音質主要取決于系統的失真度和傳輸頻率特性。系統的失真度是指由輸入聲信號或輸入電訊信號到輸出聲信號全過程中產生的非線性失真。

4)盡可能小的本底噪聲

噪聲有兩個來源，一是環境噪聲，二是設備噪聲。設備噪聲用“總噪聲”來衡量?？傇肼暿侵笖U(kuò)聲系統達到可用增益，但無有用信號輸入時，廳堂內各測試點噪聲聲壓級的平均值。這種噪聲首先取決于設備的品質，另外線路的排布，設備之間的連接方法，屏蔽方法等都有重要影響。

5)適當?shù)膫髀曉鲆?/span>

適當?shù)膫髀曉鲆媸菚?huì)議室擴聲所必需的。擴聲系統達到最高可用增益時，聽音區內各處穩態聲壓級平均值與傳聲器處聲壓級的差值，叫做傳聲增益。簡單地說就是聽音處的聲壓級與話筒處的聲壓級之差。

6)良好的聲反饋嘯叫抑制能力

當用話筒擴聲時，會議室內的反射聲會重新進入話筒，如果反射聲的聲級足夠大就會產生聲反饋嘯叫。實際上，當聲反饋條件滿足時，不向話筒發話也會嘯叫。這是因?yàn)樵跅l件適當時，廳堂內任何微小的聲擾動，都會在寄生的聲反饋通道中迅速發展成為嘯叫。因此我們需要整個系統有盡可能良好的嘯叫抑制能力。

7)良好的聲像定位

有演出任務或立體聲節目播放等任務，應考慮聲像定位。

系統的組成
        由于本系統主要以語言擴聲為主，我們?cè)诒鞠到y(tǒng)里配備了四支有線鵝頸會議話筒，并配備四路混音器管理，保證會議話筒使用的穩定性和安全性。
        為了保證話筒使用時產生的嘯叫，我們還配備了一臺2160音頻數字處理器，該設備具有數字均衡，壓限，分頻等功能，可用于調節會議室聲場和抑制話筒嘯叫。
        為了確保整個會議室的聲場均勻，主擴聲音箱我們選擇了2只專業級音箱，輔助音箱使用原有的有源音箱2只，給在場的講話者或聽眾創造一個均勻的聲場環境。
        一個優良的揚聲器，要使將其的功能（高清晰，高保真的聲音）完全施放出來，這就在著重于與其匹配的功率放大器了，我們選擇了高品質功率放大器。完成由數字音頻處理器進行調整、修飾過的電信號進行放大，高效率的通過音頻線纜傳輸?shù)较到y(tǒng)的最末端（音箱）。該型號能與我們選擇的主音箱完美匹配，構建良好的聲場。
        為了提高系統的安全性與操作的方便性，還選配了一臺聲準1018電源時序器對整套系統電源進行管理，可以通過此設備對電源逐一逐一的進行安全開/關（一鍵到位）。

配置清單:

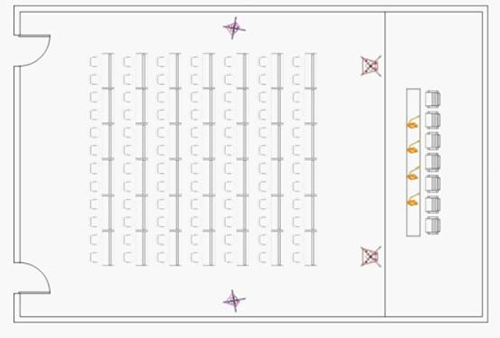

布置圖：

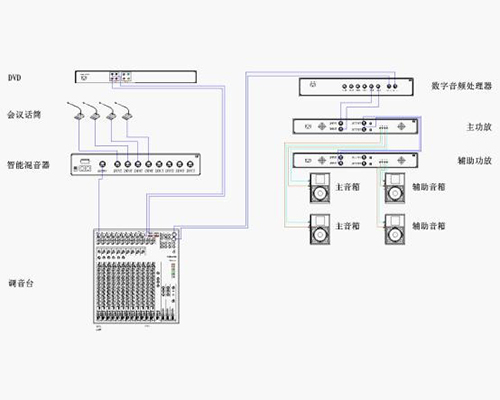

系統圖：
